| 产品特性隔离抗干扰 | 是否进口否 |
| 产地深圳 | 加工定制是 |
| 品牌贝福 | 型号IBF95 |
| 产品名称以太网DI/DO数据采集模块 | 适用范围DI/DO/继电器 |
| 货号IBF95 | 用途远程IO模块采集 |
| 产品认证ROHS | 特色服务导轨安装 |
| 订货号IBF95 | 最小包装数1 |
| 物料编号IBF95 | 是否跨境货源否 |
展开

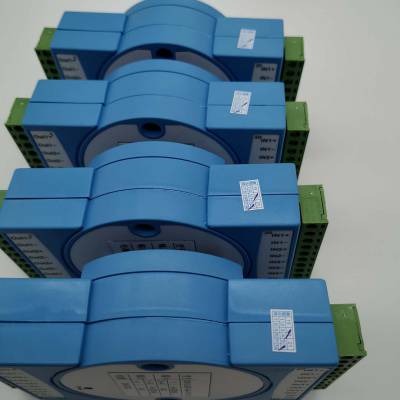

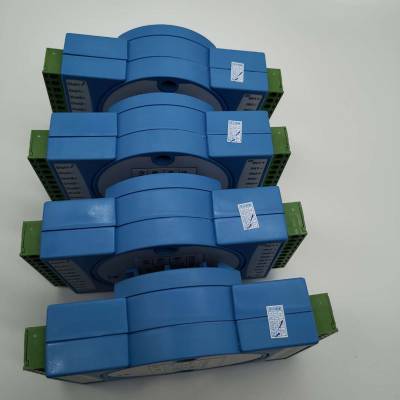

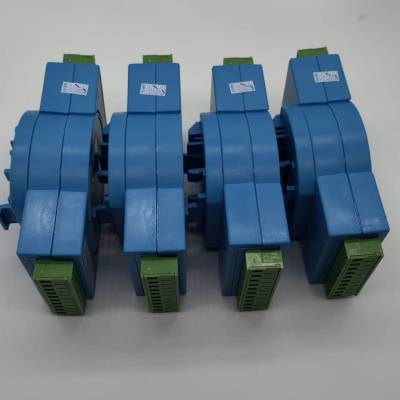

MODBUS TCP远程DI/DO信号隔离串口模块、远程IO通信模块
1，如何恢复出厂设置？
1、 在模块通电工作的状态下，将INIT开关拨到INIT位置，然后再拨回NORMAL位置。

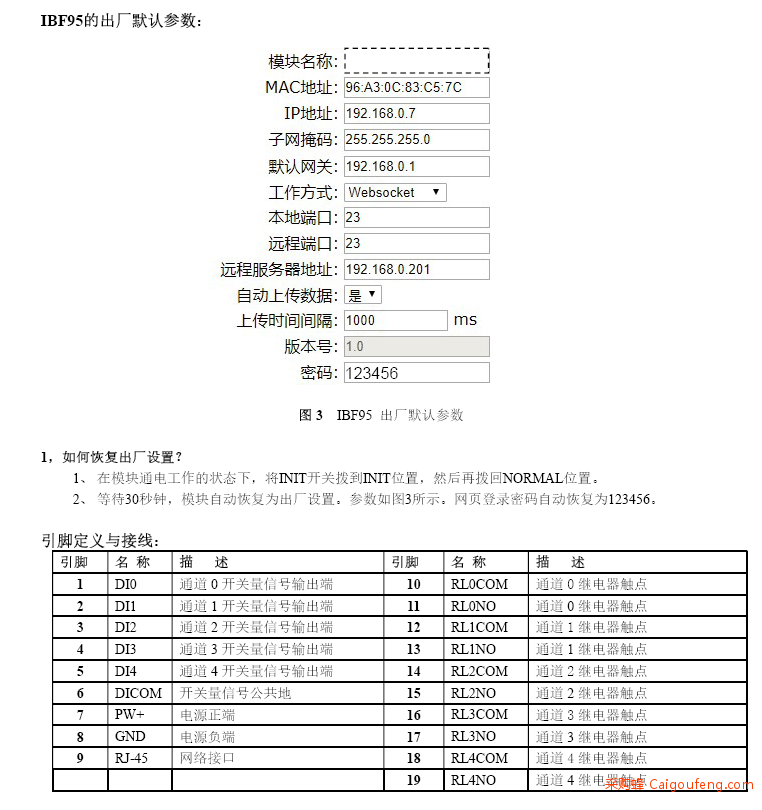

2、 等待30秒钟，模块自动恢复为出厂设置。参数如图3所示。网页登录密码自动恢复为123456。
引脚定义与接线：
引脚 | 名 称 | 描 述 | 引脚 | 名 称 | 描 述 |
1 | DI0 | 通道0开关量信号输出端 | 10 | RL0COM | 通道0继电器触点 |
2 | DI1 | 通道1开关量信号输出端 | 11 | RL0NO | 通道0继电器触点 |
3 | DI2 | 通道2开关量信号输出端 | 12 | RL1COM | 通道1继电器触点 |
4 | DI3 | 通道3开关量信号输出端 | 13 | RL1NO | 通道1继电器触点 |
5 | DI4 | 通道4开关量信号输出端 | 14 | RL2COM | 通道2继电器触点 |
6 | DICOM | 开关量信号公共地 | 15 | RL2NO | 通道2继电器触点 |
7 | PW+ | 电源正端 | 16 | RL3COM | 通道3继电器触点 |
8 | GND | 电源负端 | 17 | RL3NO | 通道3继电器触点 |
9 | RJ-45 | 网络接口 | 18 | RL4COM | 通道4继电器触点 |
19 | RL4NO | 通道4继电器触点 |

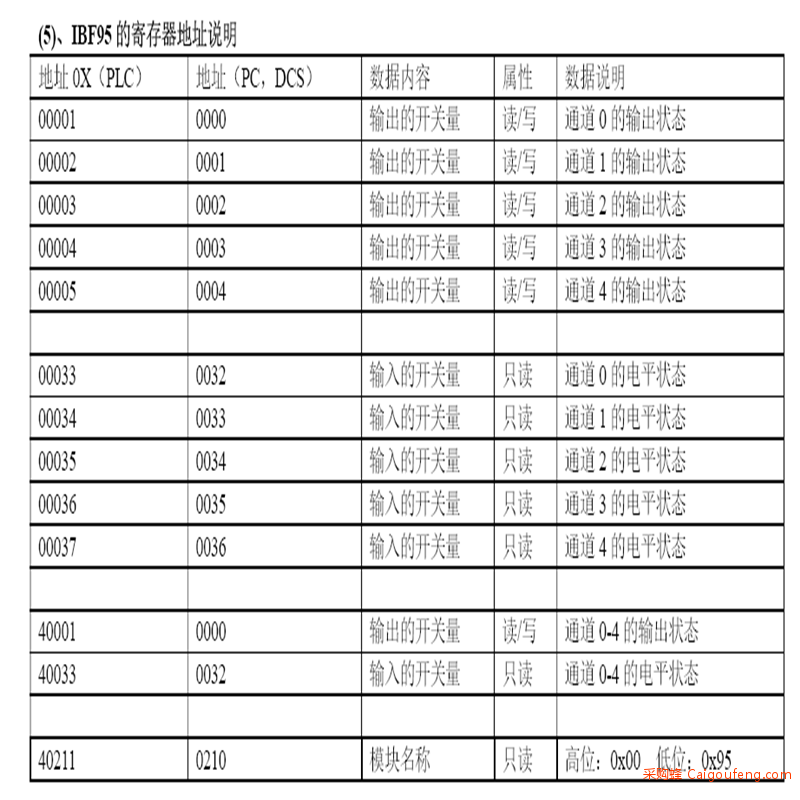

（2）、MBAP报文头描述：
MBAP报文头(MBAP、Modbus Application Protocol、Modbus应用协议)分4个域，共7个字节，如表1所示。
表1：MBAP报文头
域 | 长度（B) | 描述 |
传输标识 | 2 个字节 | 标志某个MODBUS 询问/应答的传输 |
协议标志 | 2 个字节 | 0=MODBUS协议 |
长度 | 2 个字节 | 后续字节计数 |
单元标识符 | 1 个字节 | 串行链路或其它总线上连接的远程从站的识别码 |
