产品特性隔离抗干扰 | 是否进口否 |
产地深圳 | 加工定制是 |
品牌贝福 | 型号IBF96-RJ45 |
产品名称IBF | 适用范围方向角度信号采集 |
货号IBF96-RJ45 | 用途编码器方向角度信号采集 |
产品认证ROHS | 特色服务导轨安装 |
订货号IBF | 最小包装数1 |
物料编号IBF96 | 是否跨境货源否 |

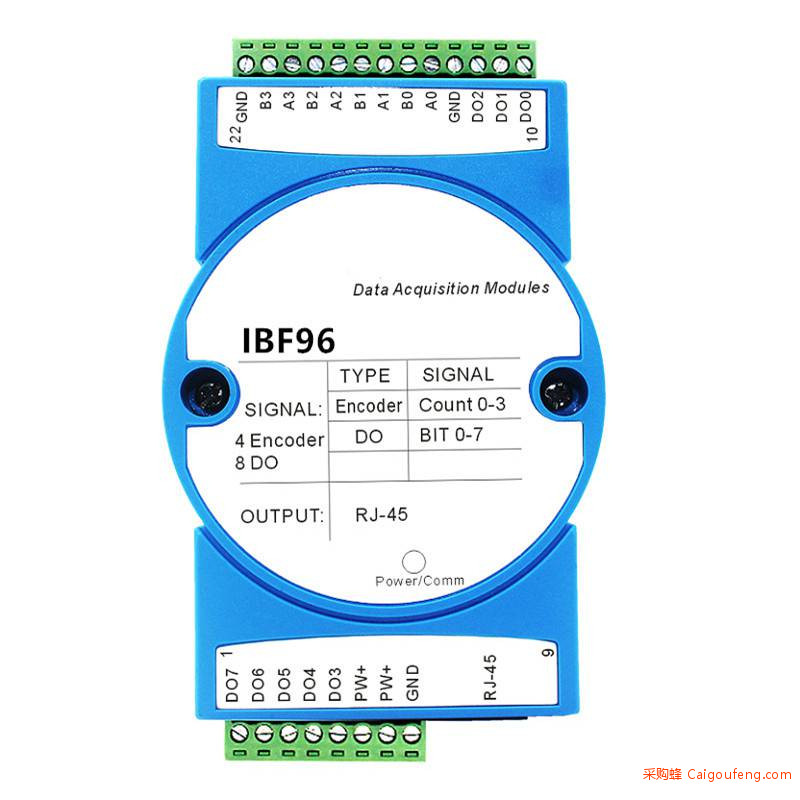

步进电机转速采集、伺服电机转速测量MODBUS通信、转速脉冲采集模块
13、设置编码器的每转脉冲数
说 明:设置编码器的每转脉冲数。根据接入的编码器参数来设定,出厂默认值为1000,设置正确的脉冲数后才可以读出编码器转速。
命令格式:$015NAAAAA 设置编码器的每转脉冲数。AAAAA代表脉冲数,如1000,800或
者600等。
应答格式:! 01(cr) 表示设置成功
应用举例: 用户命令(字符格式) $015100300
模块应答(字符格式) ! 01(cr)
说 明:设置编码器1的每转脉冲数为300。
14、读取编码器的每转脉冲数
说 明:读取所有编码器的每转脉冲数。
命令格式:$016 读取所有编码器的每转脉冲数,排列顺序0~3。
应答格式:! AAAAA, AAAAA, AAAAA, AAAAA (cr) 表示编码器0~编码器3的每转脉冲数。
应用举例: 用户命令(字符格式) $016
模块应答(字符格式) ! 01000, 01000, 01000, 01000 (cr)
说 明:所有编码器的每转脉冲数都是1000。
15、设置编码器的工作模式
说 明:设置编码器的工作模式。
命令格式:$017NAA 设置编码器的工作模式。
AA 代表工作模式。范围00~05,在报警模式下,DO用作开关量报警输出,不能用作PWM输出。
00,默认值,普通模式
01,上限报警模式
02,下限报警模式
03,上限和下限都报警模式
04,备用模式,暂时不用
05,备用模式,暂时不用
(cr) 结束符,上位机回车键,十六进制为0DH。
应答格式:! 01(cr) 表示设置成功
应用举例: 用户命令(字符格式) $017101
模块应答(字符格式) ! 01(cr)
说 明:设置编码器1为上限报警模式。
